復合材料因其輕質高強、耐腐蝕、可設計性強等特性，在航空航天、汽車制造、建筑工程、醫療設備等領域得到廣泛應用。而復合材料成型液壓機作為實現復合材料高效、精準成型的核心設備，其結構設計與技術優勢直接影響著制品的質量與生產效率。本文將從結構特點、技術優勢、應用案例及選型要點四個方面，系統解析復合材料成型液壓機的核心價值。

一、結構特點：剛性與精度并重的框架設計

復合材料成型液壓機通常采用三梁四柱式或框架式結構，兩種設計各具特色，適應不同場景需求。

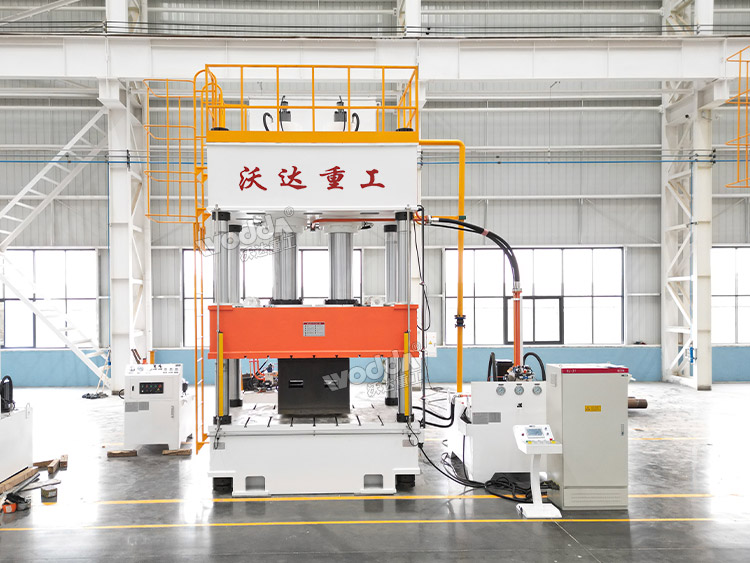

1. 三梁四柱式結構：經濟性與靈活性兼備

三梁四柱式結構由上橫梁、活動橫梁、下橫梁及四根立柱組成，立柱通過凸臺將上下橫梁固定，形成穩定的力封閉框架。其優勢在于：

操作空間大：立柱對稱安裝于機身兩側，為模具更換和制品取出提供充足空間；

成本可控：金屬板材焊接工藝簡化，適合中小規模生產；

適用性廣：復合材料成型液壓機通過更換模具可實現不同規格產品的快速切換。

例如，1500噸三梁四柱液壓機廣泛用于玻璃鋼電纜橋架、SMC汽車覆蓋件等制品的模壓成型，其結構簡單、故障率低，成為中小企業熱選。

2. 框架式結構：高剛性與抗偏載能力的典范

框架式結構通過型鋼焊接，將上橫梁、下橫梁與立柱連為一體，形成剛性更高的封閉框架。其核心優勢包括：

抗偏載能力強：采用整體焊接框架式床身，整機剛性好，抗壓強度高。

精度穩定性高：四角八面直角導軌設計，適用于高精度要求場景，如航空航天部件的模壓成型；

壽命長：全鋼板CO?焊接后經振動處理，消除焊接內應力，確保長期使用不變形。

2000噸框架式液壓機在模壓SMC汽車導流罩時，憑借其高剛性，可實現±0.1mm的成型精度，滿足汽車行業對輕量化與安全性的雙重需求。

二、技術優勢：精準控制與高效生產的結合

復合材料成型液壓機的技術優勢體現在液壓系統、控制系統與模具系統的協同創新上。

1. 液壓系統：高壓傳遞與節能降耗的平衡

復合材料成型液壓機基于帕斯卡定律，液壓系統通過高壓油液傳遞壓力，實現復合材料的均勻壓縮。現代液壓機采用插裝式集成閥組，配合比例壓力閥與同步閥，可精準調節壓力大小與作用時間，確保成型穩定性。例如，2500噸液壓機通過伺服電機與雙聯定量泵組合，實現壓力與速度的閉環控制，能耗較傳統設備更低。

2. 控制系統：智能化與柔性化的升級

數控系統與伺服控制技術的應用，使液壓機具備以下能力：

參數實時調整：通過壓力傳感器與位移傳感器，可動態監測成型壓力、模具溫度等參數，并自動修正工藝曲線；

工藝程序存儲：支持多組工藝參數預設，適應不同材料與制品的快速切換；

故障診斷與預警：系統可實時分析油溫、油壓等數據，提前預警潛在故障，減少停機時間。

某企業采用的伺服液壓機，通過觸摸屏設定壓力與位移參數后，可自動完成滑塊快速下降、慢壓、保壓、開模等動作，提升生產效率。

3. 模具系統：高精度與長壽命的保障

模具設計直接影響制品質量。現代復合材料成型液壓機配套模具采用數控加工中心制造，表面光滑，確保材料流動均勻性。同時，模具加熱系統通過導熱油或電加熱方式，可精準控制溫度，適應熱固性樹脂（如SMC、BMC）與熱塑性塑料（如GMT、LFT-D）的成型需求。

三、應用案例：從航空航天到民生領域的全覆蓋

復合材料成型液壓機的應用場景廣泛，以下為典型案例：

1. 汽車制造：輕量化設計與大規模生產的平衡

汽車行業對復合材料的需求集中于保險杠、發動機罩等部件。1500噸液壓機配合SMC模具，可一次模壓出表面光潔度達Ra1.6μm的汽車保險杠，生產節拍縮短至3分鐘/件，滿足大規模需求。

2. 建筑工程：耐腐蝕與長壽命的解決方案

在玻璃鋼管道連接件、窨井蓋等制品的生產中，液壓機通過熱壓成型實現材料與結構的優化。例如，2000噸液壓機模壓出的玻璃鋼管道連接件，抗壓強度高，使用壽命長，廣泛應用于市政工程。

選擇復合材料成型液壓機需綜合考慮產品類型、設備參數及成本等因素，具體如下：

1.產品類型與規格

需明確加工材料的種類（如SMC、BMC、DMC等）、產品尺寸、形狀及生產效率要求。例如，汽車部件（如翼子板、車門）需考慮流線型設計和輕量化要求，而化工設備（如化糞池、井蓋）更注重耐腐蝕性和承重能力。 ?

2.設備參數選擇

?噸位?：按制品所需承受的單位壓力計算，常用有315T、500T、1000T、2000T等復合材料成型液壓機?。

?工作速度與精度?：高速生產需選擇高效率機型，精密加工需匹配高精度液壓機。 ?

?結構類型?：四柱式、框架式等結構各有優缺點，需根據產品形狀（如平板、異形件）選擇復合材料成型液壓機。 ?

3.成本與預算

設備價格從數萬元到上百萬元不等，需結合生產規模和長期使用成本（如能耗、維護）綜合考量。例如，小型風電葉片模具可選用315噸機型，大型化工設備需800噸以上機型。 ?

4.品牌與服務

優先選擇知名品牌（如山東沃達重工），其復合材料成型液壓機設備穩定性高且售后完善。
